一、 產品概述

    本型手搖泵適用于抽吸清水、汽油、煤油及對鐵和銅等無腐蝕性之液體，不適用于含有纖維或其它固體顆粒之液體。抽吸液體之溫度在60℃以下(系指皮碗式泵)。其性能范圍；流量為15-59升/分，最大揚程為30米。

    本型手搖泵結構緊湊，式樣大方美觀，使用方便可靠，只需1-2人用手往復搖動搖手柄即可工作。可供工礦、企業、學校、車輛、船舶等單位使用。

    目前所制造的本型泵有：S-25、S-38及SH-25、SH-38等四種。

    泵型號的意義：如S-38、SH-38

    S-為皮碗式，適用于吸送清水

    SH-為活塞式，適用于吸送油類液體

    38-為泵之吸入及吐出口直徑單位毫米

二、結構示意圖

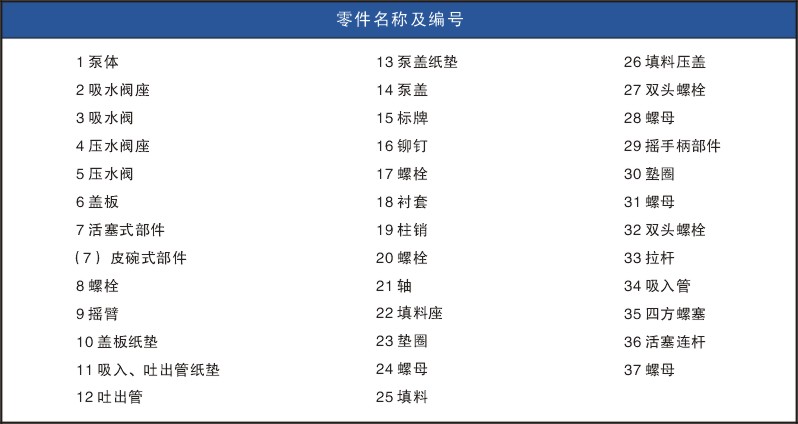

三、零件名稱及編號

四、結構說明

    本型泵的結構原理是，當用手往復搖動搖手柄(29)時，通過軸(21)、搖臂(9)、
連桿(36)等傳動機構，使活塞(7)作往復運動。如圖所示，當活塞向左移動時，右端的泵缸體積逐漸擴大，形成真空，液體從吸水管(34)經過鑄在泵體旁邊的吸入流道頂開吸水閥進入缸體右端。在同一時間里，缸體左側由于活塞的壓縮，使壓水閥(5)頂開，液體經吐出管(11)排出。若活塞的運動方向返回向右時，則泵缸左側吸入液體，泵缸右側排出液體，這樣往復不歇地把液體吸入排出。形成泵的工作。泵的壓水閥向上行程由蓋板(6)限止，吸水閥向上行程由壓水閥限止。蓋板與泵體用螺栓(8)緊固，活塞行程由泵蓋(14)和泵體限止。
    為了安裝在墻上或其它基礎上，泵體有三個螺栓孔。

六、檢修內容

1、調換活塞環及皮碗
   ①所使用的手搖泵為活塞式時；先將泵蓋拆除，拆下活塞環，倘發現磨損過多，
則掉換活塞環，倘活塞環彈性降低，不能與水泵體壁貼牢而間隙過大，則亦必須掉換活塞環，檢查活塞環是否與汽缸壁服貼，
可用漏光或漏水試驗測定。


   ②所使用的手搖泵為皮碗式時，將泵蓋拆掉，看皮碗是否有所損壞，因為皮碗是用牛皮做成的，在使用一個時期很可能磨損，破裂，
因此須換新的皮碗。

2、檢查吸壓水閥
   每臺水搖泵有四只水閥，即吸水閥及壓水閥各二只，都裝在泵體上，只要拆除蓋板螺母，就可取出（參看水閥示圖）。


    檢查水閥的關鍵問題，須檢查閥與閥座是否密合，即使用一段時間后，可能已被磨損腐蝕不平，
而造成漏水，因此在檢修時須將閥拆開檢查，倘已發現不平，則須用研磨砂研磨，閥與閥座接合處光潔度為△8。

七、安裝示意圖

八、外形安裝尺寸表
