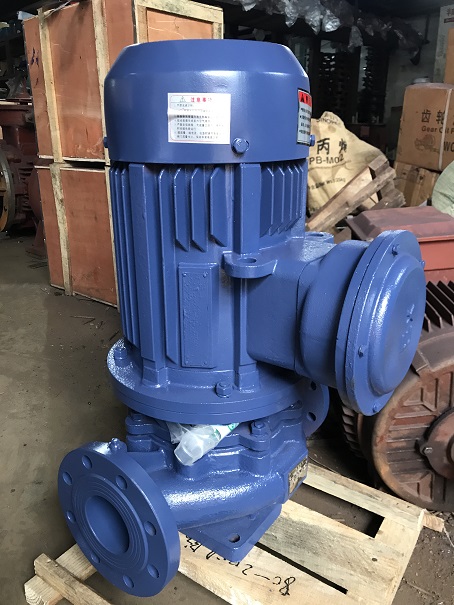

YG型立式管道油泵

說明書下載管道泵系列實物圖標牌合格證產品視頻

YG型立式管道油泵產品概述

YG系列管道離心油泵，是本單位科技人員聯合國內水泵專家選用國內優秀水力模型，采用IS離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISG型基礎上派生出適用熱水、高溫、腐蝕性化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點，符合新國家機械部JB/T53058-93的標準要求，產品按國際ISO2858標準設計制造，93年通過國家機械工業部管道泵產品統檢合格。

YG型立式管道油泵產品特點

1、泵為立工結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用；

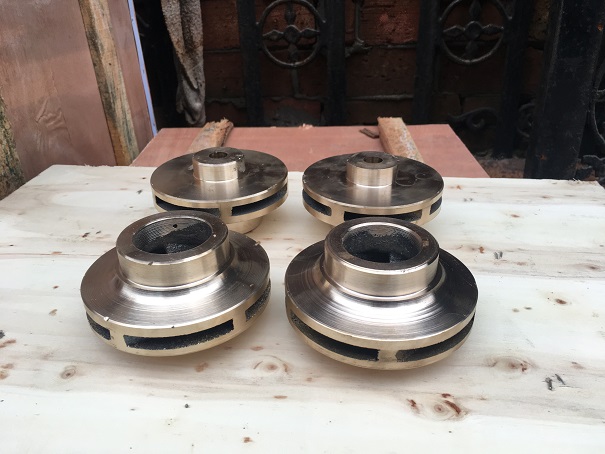

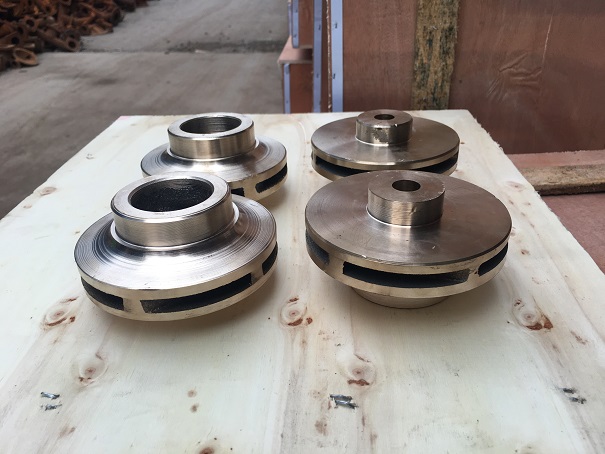

2、葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪聲很低；

3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命；

4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

YG型立式管道油泵主要用途

1、YG系列立式管道油泵適用于輸送不含固體顆粒的介質，如汽油、煤油、柴油等石油產品，溫度為-20℃∽+120℃；

2、所輸送油類介質溫度T>120℃或含有微量顆粒時，可選擇高溫結構或化工泵結構。

YG型立式管道油泵工作條件

1、吸入壓力≤1.0MPa，或泵系統高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa，泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

2、環境溫度＜40℃，相對濕度＜95%。

3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度＞0.2mm。

注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r說明，以便廠家采用耐磨式機械密封。

YG型立式管道油泵性能參數表

型號	流量		揚程	效率 (%)	轉速(r/min)	電機功率	汽蝕余量
型號	m3/h	L/s	揚程	效率 (%)	轉速(r/min)	電機功率	汽蝕余量
15-80	1.5	0.42	8	34	2800	0.18	2.3
20-110	2.5	0.69	15	34	2800	0.37	2.3
20-160	2.5	0.69	32	25	2900	0.75	2.3
25-110	4	1.11	15	42	2900	0.55	2.3
25-125	4	1.11	20	36	2900	0.75	2.3
25-125A	3.6	1.0	16	35	2900	0.55	2.3
25-160	4	1.11	32	32	2900	1.5	2.3
25-160A	3.7	1.03	28	31	2900	1.1	2.3
32-125	5	1.39	20	44	2900	0.75	2.3
32-125A	4.5	1.25	16	43	2900	0.55	2.3
40-100	6.3	1.75	12.5	54	2900	0.55	2.3
40-100A	5.6	1.56	10	52	2900	0.37	2.3
40-125	6.3	1.75	20	46	2900	1.1	2.3
40-125A	5.6	1.56	16	45	2900	0.75	2.3
40-160	6.3	1.75	232	40	2900	2.2	2.3
40-160A	5.9	1.64	28	39	2900	1.5	2.3
40-160B	5.5	1.53	24	38	2900	1.1	2.3
40-200	6.3	1.75	50	33	2900	4.0	2.3
40-200A	5.9	1.64	44	31	2900	3.0	2.3
40-200B	5.3	1.47	36	29	2900	2.2	2.3
40-250	6.3	1.75	80	28	2900	7.5	2.3
40-250A	5.9	1.64	70	28	2900	5.5	2.3
40-250B	5.5	1.53	60	27	2900	4.0	2.3
40-100(I)	12.5	3.47	12.5	62	2900	1.1	2.3
40-100(I)A	11	3.305	10	60	2900	0.75	2.3
40-125(I)	12.5	3.47	20	58	2900	1.5	2.3
40-125(I)A	11	3.05	16	57	2900	1.1	2.3
40-160(I)	12.5	3.47	32	52	2900	3.0	2.3
40-160(I)A	11.7	3.25	28	51	2900	2.2	2.3
40-160(I)B	10.44	2.89	22	50	2900	1.5	2.3
40-200(I)	12.5	3.47	50	46	2900	5.5	2.3
40-200(I)A	11.7	3.25	44	45	2900	4.0	2.3
40-200(I)B	10.6	2.94	36	44	2900	3	2.3
40-250(I)	12.5	3.47	80	38	2900	11	2.3
40-250(I)A	11.6	3.22	70	38	2900	7.5	2.3
40-250(I)B	10.8	3.0	60	37	2900	7.5	2.3
40-250(I)C	10.0	2.78	52	36	2900	5.5	2.3
50-100	12.5	3.47	12.5	62	2900	1.1	2.3
50-100A	11	3.05	10	60	2900	0.75	2.3
50-125	12.5	3.47	20	58	2900	1.5	2.3
50-125A	11	3.05	16	57	2900	1.1	2.3
50-160	12.5	3.47	32	52	2900	3.0	2.3
50-160A	11.7	3.25	28	51	2900	2.2	2.3
50-160B	10.4	2.89	22	50	2900	1.5	2.3
50-200	12.5	3.47	50	46	2900	5.5	2.3
50-200A	11.6	3.25	44	45	2900	4.0	2.3
50-200B	10.6	2.94	36	44	2900	3	2.3
50-250	12.5	3.47	80	38	2900	11	2.3
50-250A	11.6	3.22	70	38	2900	7.5	2.3
50-250B	10.8	3.0	60	37	2900	7.5	2.3
50-250C	10.0	2.78	52	36	2900	5.5	2.3
50-100(I)	25	6.94	12.5	69	2900	1.5	2.3
50-100(I)A	22.3	6.19	10	38	2900	1.1	2.3
50-125(I)	25	6.94	20	37	2900	3.0	2.3
50-125(I)A	22.3	6.19	16	36	2900	2.2	2.3

型號	流量		揚程	效率(%)	轉速(r/min)	電機功率	汔蝕余量
型號	m3/h	L/s	揚程	效率(%)	轉速(r/min)	電機功率	汔蝕余量
50-160(I)	25	6.94	32	63	2800	4.0	2.5
50-160(I)A	23.4	6.5	28	62	2800	4.0	2.5
50-160(I)B	21.6	6.0	24	58	2900	3.0	2.5
50-200(I)	25	6.94	50	58	2900	7.5	2.5
50-200(I)A	23.5	6.53	44	57	2900	7.5	2.5
50-200(I)B	21.8	6.06	38	55	2900	5.5	2.5
50-250(I)	25	6.94	80	50	2900	15.0	2.5
50-250(I)A	23.4	6.5	70	50	2900	11.0	2.5
50-250(I)B	21.6	6.0	60	49	2900	11.0	2.5
50-315(I)	25	6.94	125	40	2900	30.0	2.5
50-315(I)A	23.7	6.58	113	40	2900	22	2.5
50-315(I)B	22.5	6.25	101	39	2900	18.5	2.5
50-315(I)C	20.6	5.72	85	38	2900	15.0	2.5
65-100	25	6.94	12.5	69	2900	1.5,	2.5
65-100A	22.3	6.19	10	67	2900	1.1	2.5
65-125	25	6.94	20	68	2900	3	2.5
65-125A	22.3	6.19	16	66	2900	2.2	2.5
65-160	25	6.94	32	63	2900	4.0	2.5
65-160A	23.4	6.5	28	62	2900	4	2.5
65-160B	21.6	6.0	24	58	2900	3	2.5
65-200	25	6.94	50	58	2900	7.5	2.5
65-200A	23.5	6.53	44	57	2900	7.5	2.5
65-200B	21.8	6.06	38	55	2900	5.5	2.5
65-250	25	6.94	80	50	2900	15	2.5
65-250A	23.4	6.5	70	50	2900	11	2.5
65-250B	21.6	6	60	49	2900	11	2.5
65-315	25	6.94	125	40	2900	30	2.5
65-315A	23.7	6.58	113	40	2900	22	2.5
65-315B	22.5	6.25	101	39	2900	18.5	2.5
65-315C	20.6	5.72	85	38	2900	15	3.0
65-100(I)	50	13.9	12.5	73	2900	3	3.0
65-100(I)A	44.7	12.4	10	72	2900	2.2	3.0
65-125(I)	50	13.9	20	72.5	2900	5.5	3.0
65-125(I)A	45	12.5	16	71	2900	4	3.0
65-160(I)	50	13.9	32	71	2900	7.5	3.0
65-160(I)A	46.7	13	28	70	2900	7.5	3.0
65-160(I)B	43.3	12	24	69	2900	5.5	3.0
65-200(I)	50	13.9	50	67	2900	15	3.0
65-200(I)A	47	13.1	44	66	2900	11	3.0
65-200(I)B	43.5	12.1	38	65	2900	7.5	3.0
65-250(I)	50	13.9	80	59	2900	22	3.0
65-250(I)A	46.7	13	70	59	2900	18.5	3.0
65-250(I)B	43.3	12	60	58	2900	15	3.0
65-315(I)	50	13.6	125	54	2900	37	3.0
65-315(I)A	46.5	12.9	110	54	2900	30	3.0
65-315(I)B	44.5	12.4	100	53	2900	30	3.0
65-315(I)C	41	11.4	85	51	2900	22	3.0
80-100	50	13.9	12.5	73	2900	3	3.0
80-100A	44.7	12.4	10	72	2900	2.2	3.0
80-125	50	13.9	20	72.5	2900	5.5	3.0
80-125A	45	12.5	16	71	2900	4	3.0

型號	流量		揚程	效率(%)	轉速(r/min)	電機功率	汽蝕余量
型號	m3/h	L/s	揚程	效率(%)	轉速(r/min)	電機功率	汽蝕余量
80-160	50	13.9	32	71	2900	7.5	3.0
80-160A	46.7	13.0	28	70	2900	7.5	3.0
80-160B	43.3	12.0	24	69	2900	5.5	3.2
80-200	50	13.9	50	67	2900	15	3.2
80-200A	47	13.1	44	66	2900	11	3.2
80-200B	43.5	12.1	38	65	2900	7.5	3.0
80-250	50	13.9	80	59	2900	22	3.0
80-250A	46.7	13.0	70	59	2900	18.5	3.0
80-250B	43.3	12.0	60	58	2900	15	3.0
80-315	50	13.9	125	54	2900	37	3.0
80-100(I)	100	27.8	12.5	76	2900	5.5	4.5
80-100(I)A	89	24.7	10	74	2900	4	4.5
80-125(I)	100	27.8	20	76	2900	11	4.5
80-125(I)A	89	24.7	16	74	2900	7.5	4.5
80-160(I)	100	27.8	32	76	2900	15	4.5
80-160(I)A	93.5	26.0	28	74	2900	11	4.5
80-160(I)B	86.6	24.1	24	72	2900	11	4.5
80-200(I)	100	27.8	50	74	2900	22	4.0
80-200(I)A	93.5	26.0	44	73	2900	18.5	4.0
80-200(I)B	87	24.2	38	71	2900	15	4.0
80-250(I)	100	27.8	80	69	2900	37	4.0
80-250(I)A	93.5	26.0	70	68	2900	30	4.0
80-250(I)B	87	24.2	60	66	2900	30	4.0
80-315(I)	100	27.8	125	66	2900	75	4.0
100-100	100	27.8	12.5	76	2900	5.5	4.5
100-100A	89	24.7	10	74	2900	4	4.5
100-125	100	27.8	20	76	2900	11	4.5
100-125A	89	24.7	16	74	2900	7.5	4.5
100-160	100	27.8	32	76	2900	15	4.5
100-160A	93.5	26	28	74	2900	11
100-160B	86.6	24.1	24	72	2900	11	4.5
100-200	100	27.8	50	74	2900	22	4.0
100-200A	93.5	26.0	44	73	2900	18.5	4.0
100-200B	87	24.2	38	71	2900	15	4.0
100-250	100	27.8	80	69	2900	37	4.0
100-250A	93.5	26.0	70	68	2900	30	4.0
100-250B	87	24.2	60	66	2900	30	4.0
100-315	100	27.8	125	66	2900	75	4.0
100-100(I)	160	44.4	12.5	73	2900	11	4.5
100-125(I)	160	44.4	20	74	2900	15	4.5
100-125(I)A	140	39	17	72	2900	11	4.5
100-160(I)	160	44.4	32	79	2900	22	5.6
100-160(I)A	140	39	28	76	2900	18.5	5.0
100-200(I)	160	44.4	50	79	2900	37	5.2
100-200(I)A	140	39	45	74	2900	30	4.5
100-200(I)B	100	27.8	40	72	2900	22	4.5
100-250(I)	160	44.4	80	77	2900	55	4.8
100-250(I)A	140	39	72	72	2900	45	4.5
100-250(I)B	100	27.8	65	70	2900	37	4.5
100-350	100	27.8	150	57	2900	90	4.0
100-350A	87	24.2	142	75	2900	75	4.0

型號	流量		揚程	效率(%)	轉速(r/min)	電機功率	汽蝕余量
型號	m3/h	L/s	揚程	效率(%)	轉速(r/min)	電機功率	汽蝕余量
100-350B	82	22.8	135	75	2900	55	4.0
125-100	160	44.4	12.5	82	2900	11	4.0
125-100A	143	39.7	10	77	2900	7.5	4.0
125-125	160	44.4	20	80	2900	15	4.0
125-125A	143	39.7	16	77	2900	11	4.0
125-160	160	44.4	32	78	2900	22	4.0
125-160A	150	41.7	28	76	2900	18.5	4.0
125-160B	138	38.3	24	73	2900	15	4.0
125-200	160	44.4	50	77	2900	37	5.5
125-200A	150	41.7	44	76	2900	30	5.5
125-200B	138	38.3	37.5	75	2900	22	5.5
125-250	160	44.4	80	75	2900	55	5.0
125-250A	150	41.7	70	74	2900	45	5.5
125-250B	138	38.3	60	73	2900	37	5.5
125-315	160	44.7	125	70	2900	90	5.0
150-200	200	55.6	12.5	78	1450	15	3.0
150-200A	176	49.7	10	76	1450	11	3.0
150-200B	140	39	38	75	2900	22	4.0
150-250	200	55.6	20	79	1450	18.5	3.0
150-250A	184.4	51.2	17	78	1450	15	3.0
150-250B	167	46.4	14	76	1450	11	3.0
150-315	200	55.6	32	78	1450	30	2.5
150-315A	187	51.9	28	77	1450	22	3.5
150-315B	173	48.1	24	76	1450	18.5	3.5
150-350	160	44.4	150	80	2900	110	5.5
150-350A	150	41.7	142	70	2900	90	5.2
150-350B	140	39	135	76	2900	75	5.5
150-400	200	55.6	50	75	1450	45	3.5
150-400A	187	51.9	44	74	1450	37	3.5
150-400B	174	48.3	38	73	1450	30	3.5
150-250(I)	200	55.6	80	76	2900	75	4.5
150-250(I)A	187	51.9	70	75	2900	55	4.5
150-250(I)B	173	48.1	60	74	2900	45	4.5
150-315(I)	200	55.6	125	73	2900	110	4.5
150-315(I)A	187	51.9	110	72	2900	90	4.5
150-315(I)B	173	48.1	95	70	2900	75	4.5
200-200	200	55.6	12.5	78	1450	15	3.0
200-200A	179	49.7	10	76	1450	11	3.0
200-250	200	55.6	20	79	1450	18.5	3.0
200-250A	184.4	51.2	17	78	1450	15	3.0
200-250B	167	46.4	14	76	1450	11	3.0
200-315	200	55.6	32	78	1450	30	3.5
200-315A	189	51.9	28	77	1450	22	3.5
200-315B	173	48.1	24	76	1450	18.5	3.5
200-400	200	55.6	50	75	1450	45	3.5
200-200(I)	400	111.1	12.5	80,	1450	22
200-200(I)A	358	90.4	10	73	1450	18.5	4.0
200-250(I)	400	111.1	20	80	1450	30	4.0
200-250(I)A	358	99.4	16	78	1450	20	4.0
200-250(I)B	322	89.4	13	75	1450	18.5	4.0
200-315(I)	400	111.4	32	80	1450	55	4.0

型號	流量		揚程	效率(%)	轉速(r/min)	電機功率	汔蝕余量
型號	m3/h	L/s	揚程	效率(%)	轉速(r/min)	電機功率	汔蝕余量
200-315(I)A	374	103.9	28	79	1450	45	4.0
200-315(I)B	346	96.1	24	78	1450	37	4.0
200-400(I)	400	111.4	50	81	1450	75	4.0
250-250	550	152.8	20	82	1450	45	5.0
250-250A	500	139	17	80	1450	37	5.0
250-235	500	139	12.5	78	1450	22	4.5
250-300	500	139	20	78	1450	37	4.5
250-315	550	152.8	32	80	1450	75	5.5
250-315A	500	139	28	78	1450	55	5.5
250-315B	450	125	24	74	1450	45	5.5
300-235	720	200	18	81	970	55	5.0
300-235A	607	182.5	15	79	970	45	5.0
300-235B	600	167	12.5	77	970	37	5.0
300-300	720	200	28	81	970	75	5.0
300-300A	666	185	24	80	970	75	5.0
300-300B	623	173.1	21	79	970	55	5.0
300-380	720	200	44	84	970	132	5.0
300-380A	666	185	38	80	970	110.0	5.0
300-380B	614	170.6	32	78	970	90.0	5.0
300-390	720	200	18	81	980	55	5.0
300-390A	600	167	15	79	980	45	5.0
300-390B	540	150	12.5	77	980	37	5.0
300-400	600	166	50	78	1480	110	5.0
300-480	720	200	28	81	980	75	5.0
300-480A	600	166	24	80	980	75	5.0
300-480B	540	150	21	79	980	55	5.0
350-235	800	222	12.5	83	1480	37	4.5
350-300	800	222	20	82	1480	55	4.5
350-315	800	222	32	84	1480	90	4.5
350-400	800	222	50	83	1480	160	4.5
400-300	1080	300	20	78	1480	90	6.0
400-315	1080	300	32	76	1480	132	6.0
500-300	1200	333	20	80	1480	110	6.0
500-315	1200	333	32	78	1480	160	6.0
