消防水池水位顯示控制器工作原理
時間：2014/9/26 來源：浙江揚子江泵業有限公司
消防水池液位顯示器,消防水池和消防水箱的水位計,水位控制儀、油位控制儀，分壓力式、靜壓式,超聲波式,磁翻板式等幾大類。應用于高層樓頂水箱、蓄水 池、自來水廠、污水廠、油箱、水庫、水塔等各種水池、水井、水箱、油箱、管道等 。配合數字顯示儀可遠距離（一般為4公里）遙測動態液位，直接用數字顯示。數顯儀兼 備聲光報警功能。用戶可按自己的需要調節上、下限液位值。當被測的液位到達上、下限值時， 即能自動報警；并能利用內設的續電器裝置，自動控制水泵、油泵開、停。變送器輸出的4-20mA連續 信號也可與變頻調速電機配合使用。被測的液體可以是水、油、酸、堿及鹽類溶液，適用于粘度大,高溫等復雜液體。

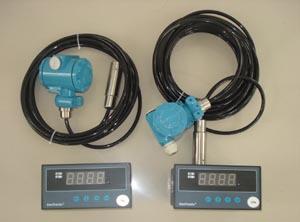

水位控制儀工作原理.消防水箱水位儀(消防驗收必備),為保持一定的水壓，以前消防水箱（水池、水塔）一般設在屋頂等高位置，管理人員只能先到現場觀測水位，再到控制室控制補水或停止補水，非常麻煩。對于工業用水池、機房污水池等，往往因一個簡單的水位問題不得不配備專職的值守人員。液位顯示儀是由變送器、導氣電纜、顯示器等組成,智能液位控制器由液位顯示儀表和液位變送器兩部分組成。其中液位顯示儀表分別由智能數顯表，單、雙光柱數顯表組成，液位變送器分別由普通型，高溫型，耐油型，超聲波型，和防腐型組成，能夠對所測介質的液位進行實時的數字和光柱直觀的顯示。并能將液位控制在所需范圍內，可在儀表控制室對開口,密閉容器或地下池里的介質液位進行實時顯示、報警和控制.被測介質可以是水、油、酸、堿、工業污水、各類高溫介質、粘稠介質等導電及非導電液體。能排除液體波動造成的假液位影響。可廣泛運用于供水、煉油、化工、食品、醫藥、造紙及污水處理等行業的工業遠傳控制。
消防水池和消防水箱的水位計采用集成電路，并結合高層樓宇上、下水池(水塔、水箱)的水位分級提升進行設計，具有上下水池聯合控制、水池排水及缺水保護等功能，可自動實現水箱補水、排水，并有效防止水池水位過高溢出或水泵空轉損壞，是一種工業、家庭均適用的產品。非常適合城鎮、農村、學校、工礦企事業單位及家庭用水的水塔—水井供水工程，廣泛應用于印染、化工、食品、飲料、釀酒、制糖等行業。是傳統浮球式水位器的更新換代產品。
二、消防水池和消防水箱的水位計主要技術參數：
測量范圍：0—100m
測量介質：普通水、油、酸、堿、污水、粘稠介質等，測量介質溫度：0—400℃。
輸出信號：4—20mA。
顯示精度：0.5%。
工作電源：（220VAC、24VDC）。
輸出開關接點： 上、上限（常開、常閉）。
上限（常開、常閉）。
下限（常開、常閉）。
下、下限（常開、常閉）。
變送器安裝方式：投入式、螺紋式、頂裝式（超聲波型）。
顯示表尺寸：160×80；96×96；72×72；48×96；96×48；48×48；80×160。
顯示表形式：數字顯示、單光柱數字顯示、雙光柱數字顯示。
三、消防水池和消防水箱的水位計安裝及使用;
變送器安裝方式：投入式、螺紋式、頂裝式（超聲波型）。如消防水池變送器采用投入式,安裝時根據水位情況,可加裝法蘭,防波管及垂重,如水位淺不波動也可不裝.如消防水箱水溫在60度從內,可采用螺紋安裝,安裝時可在水箱側底面加裝三通和閥門,然后擰上變送器即可,變送器外螺紋;M20*1.5,如采用超聲波型則須加裝支架或水箱蓋開孔,M66*2,以上安裝完畢后,把變送器正負端分別和顯示表正負端連接,設定量程和上,下限,即可投入正常使用。
根據新消規要求，消防水池或消防水箱必須安裝液位顯示儀（又名水位傳示儀），液位顯示儀是由探測傳感器、信號專用導氣電纜、信號采集顯示儀等組成。水位傳示儀由顯示儀和液位變送器（又稱為水位顯示器）組成。其中信號采集顯示器安裝于消控中心或者控制室方便直觀水位顯示監控，液位變送器分別由標準型、超聲波型、高溫高壓型、耐油型、衛生型、防堵防粘型、有機溶劑型液位計變送器和防腐型組成，能夠對所測介質的液位進行實時的數字和光柱直觀顯示。并能將液位、水位、有機溶劑液位控制在所需范圍內，可在控制室、辦公室、值班室、消控中心等對開口、密閉容器、地下池、地埋式儲罐里的介質液位進行實時顯示、監控、報警和控制。被測介質可以是水、工業污水、硫酸鹽酸強堿溶液、油、有機溶劑、纖維物料漿體、各類高溫介質、粘稠介質等導電及非導電液體。可廣泛運用于供水、消防、煉油、輕工、采礦、化工、煤炭、船舶、鍋爐、食品、電力、醫藥、造紙及污水處理等行業的工業液位水位有機溶劑液位的監控。
水位傳示儀主要技術指標
指示方式：節能高亮度LED 數字顯示或0～100％高亮度發光單、雙光柱模擬顯示
報警設置：在量程范圍內報警數值用戶可連續任意設定
控制設置：在量程范圍內控制數值用戶可連續任意設定
使用壽命：設備正常使用平均壽命為10 年
消耗功率： 小于等于 5W
貯藏溫度：－40～＋100℃
測量對象：工業水、油、酸、堿、鹽、有機溶劑、污水、粘稠介質等漿體、液體
介質溫度：－35～400℃
測量范圍：0－0.3～100 米（小量程可達0.1 米，大量程可達100 米，量程可選可指定）
環境濕度：0～100% RH
測量精度：0.5%FS
響應靈敏度：0.01s
穩定性能：長期工作穩定性優于0.1%FS
供電電源：220VAC 可選 24VDC（默認220VAC）
電源影響：小于輸出范圍的±0.0005%/V
輸入信號：4-20mA，0-5V 等可選（默認4-20mA 信號）
輸出信號：繼電器，4-20mA，
工作溫度：－30～＋85℃（設備工作的環境溫度）
接液膜片材質：316L 不銹鋼、哈氏合金、聚四氟乙烯PTFE、等
防護等級：傳感器防護等級IP68 主機防護等級IP65
主機饋電：主機自帶24VDC 穩壓饋電，為傳感器提供恒定直流電源
主機安裝方式：墻裝式（1 拖8 型） 柜裝式（1 拖1 型）
振動影響：在任何方向上振動頻率200Hz 時，所引起的誤差為大范圍的0.05%/g（可忽略不計
消防水塔水位報警儀● 性能穩定，全天候工作，使用壽命長
●直觀顯示
● 安裝簡便，傻瓜式菜單，輕松調試
● 設置數據保存在永久 存在存儲器中（斷電不丟失）
● 信號傳輸距離超長可達5 公里（傳感器離信號的顯示距離）
● 多種傳感器可供選擇（耐腐蝕性、高溫、結晶、結垢、帶攪拌、粘稠、揮發性液體漿體）
● 全開放式菜單，所有控制點均可連續地、自由地調節設置，點是：如：0.6 米、2.5 米、8. 5米、11 米，用戶可以根據自己的控制意愿改編為任意數據，如：0.35 米、1.99 米、8.25 米、9.56 米等（可以自由地、連續地設置） 每個控制點的開關狀態也可自由地定義設置，如想要在0.45 米時的控制動作是開啟，就選擇開啟選項，想要的是關閉動作就選擇關閉選項，其他的控制點也一樣的可以自由設置
水位傳示儀安裝及使用;
變送器安裝方式：投入式、螺紋式、頂裝式（超聲波型）。如消防水池變送器采用投入式,安裝時根據水位情況,可加裝法蘭,防波管及垂重,如水位淺不波動也可不裝.如消防水箱水溫在60度從內,可采用螺紋安裝,安裝時可在水箱側底面加裝三通和閥門,然后擰上變送器即可,變送器外螺紋;M20*1.5,如采用超聲波型則須加裝支架或水箱蓋開孔,M66*2,以上安裝完畢后,把變送器正負端分別和顯示表正負端連接,設定量程和上,下限,即可投入正常使用
同時有上述產品的同類產品：液位控制儀、水位傳示儀、消防水箱水位報警器、消防水塔水位報警儀、高液位報警器、耐高溫液位變送器、防腐蝕防腐液位變送器、負壓變送器、真空壓力變送器、真空絕壓變送器液位控制器、有機溶劑液位計、液位變送器、壓差液位儀、有機溶劑流量計、靜壓式液位傳感器、投入式水位計、等工控產品，歡迎咨詢。
性能特點：本產品的水位自動控制器采用目前先進的無觸點控制技術，經全數字化微電腦處理，性能更加優越、穩定，靈敏度更高，使用壽命更長，故障率更低等優點。無人值守全自動控制，能有效地節省人力、節約電能、減少水資源浪費。是理想的供排水設備。
廣泛適用于深井泵、潛水泵、離心泵、長軸泵等電機的控制。水位控制方式可根據用戶及工程要求使用各型水位控制器進行水位自動控制。
一、產品簡介

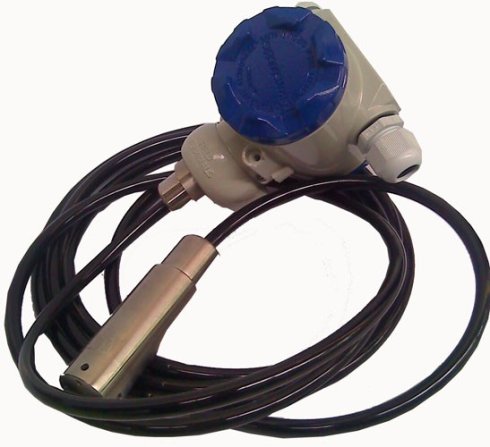

水位傳感器是采用美國MOTOROLA公司先進的X型擴散硅壓力傳感器芯片開發而成的，它應用了硅精蝕工藝和硅晶片疊合兩項世界尖端技術，是一種高品質、高性價比的靜壓式水位傳感器。廣泛適用于化工、冶金、環保、食品、水利、城市供水、市政排水、生活水池、消防水池等行業的水位測量、控制。安裝時只需將傳感器投入水底、將放大轉換器與顯示控制表（箱）連接起來，設定上限、下限，就能自動控制水位。常用規格為5米、10米、20米,100米
二、主要技術指標
范圍：0-50kpa、0-100kpa、0-200kpa、0-700kpa
輸出：4-20mA DC
工作溫度范圍：-25-80℃
精度：量程的±0.2%
靈敏度：1.2（mv/kpa）
過壓：量程限的2倍
線性度：量程的±0.1％
三、產品特點
1、高精度、高穩定性、高性價比
2、無觸點、無火花、無可動元件，安全、可靠
3、經特別處理導氣管，柔軟、抗拉
4、優質不銹鋼，耐磨、不老化、
5、直接投入水中，安裝便捷
6、連接線可延長至4000米遠的控制室，方便
四、設計原理
當水位傳感器投入到被測水中某一深度時，傳感器迎液面受到的壓力為：
P＝р?g?H＋P0
P：傳感器迎液面所受壓力、單位：Pa
ρ：被測液體密度、單位：kg/m3
g：當地重力加速度、單位：m/Po：液面上大氣壓、單位：Pa
H：傳感器投入液體的深度或安裝位置距離液面的高度、單位：m
同時，通過導氣管將液面上的大氣壓Po引入傳感器的背壓腔，以抵消傳感器迎液面的Po，使傳感器測得壓力為：P＝ρ?g?H，通過測取壓P，可以得到液位深度H.傳感器感測的壓力信號經電路轉換放大，以標準4-20MA或0-10V信號輸出到顯示控制數字表或記錄儀、變頻器等等。水箱液位計(電話),每套850元,,,水位控制儀、油位控制儀，分壓力式、靜壓式,超聲波式,磁翻板式等幾大類。應用于高層樓頂水箱、蓄水 池、自來水廠、污水廠、油箱、水庫、水塔等各種水池、水井、水箱、油箱、管道等 。配合數字顯示儀可遠距離（一般為4公里）遙測動態液位，直接用數字顯示。數顯儀兼 備聲光報警功能。用戶可按自己的需要調節上、下限液位值。當被測的液位到達上、下限值時， 即能自動報警；并能利用內設的續電器裝置，自動控制水泵、油泵開、停。變送器輸出的4-20mA連續 信號也可與變頻調速電機配合使用。被測的液體可以是水、油、酸、堿及鹽類溶液，適用于粘度大,高溫等復雜液體。水位控制儀工作原理.消防水箱水位儀(消防驗收必備),每套850元,,,為保持一定的水壓，以前消防水箱（水池、水塔）一般設在屋頂等高位置，管理人員只能先到現場觀測水位，再到控制室控制補水或停止補水，非常麻煩。對于工業用水池、機房污水池等，往往因一個簡單的水位問題不得不配備專職的值守人員。液位顯示儀是由變送器、導氣電纜、顯示器等組成,智能液位控制器由液位顯示儀表和液位變送器兩部分組成。其中液位顯示儀表分別由智能數顯表，單、雙光柱數顯表組成，液位變送器分別由普通型，高溫型，耐油型，超聲波型，和防腐型組成，能夠對所測介質的液位進行實時的數字和光柱直觀的顯示。并能將液位控制在所需范圍內，可在儀表控制室對開口,密閉容器或地下池里的介質液位進行實時顯示、報警和控制.被測介質可以是水、油、酸、堿、工業污水、各類高溫介質、粘稠介質等導電及非導電液體。能排除液體波動造成的假液位影響。可廣泛運用于供水、煉油、化工、食品、醫藥、造紙及污水處理等行業的工業遠傳控制。
水池遠傳液位控制器, 每套850元,訂貨;0510-82865630,13771023399,消防水箱液位顯示控制器,水箱(水池)水位控制器,分別由液位探頭和顯示控制器兩部分組成,液位探頭由不銹鋼探頭和橡膠導氣電纜組成,水位控制器由顯示屏.設定按鈕和上.下限控制觸點輸出組成,被測水箱必須通大氣,如介質為腐蝕和高溫,可選相應探頭,安裝時只要將探頭朝水箱里慢慢放到底,然后橡膠導氣電纜任意固定,再連接普通導線至控制室控制器上,在水位控制器設定上限和下限,接通220V市電,即完成安裝,主要技術參數：
測量范圍：0—100m
測量介質：普通水、油、酸、堿、污水、粘稠介質等，測量介質溫度：0—400℃。
輸出信號：4—20mA。
顯示精度：0.5%。
工作電源：（220VAC、24VDC）。
輸出開關接點： 上、上限（常開、常閉）。
上限（常開、常閉）。
下限（常開、常閉）。
下、下限（常開、常閉）。
變送器安裝方式：投入式、螺紋式、頂裝式（超聲波型）。
顯示表尺寸：160×80；96×96；72×72；48×96；96×48；48×48；80×160。
顯示表形式：數字顯示、單光柱數字顯示、雙光柱數字顯示。安裝及使用;
變送器安裝方式：投入式、螺紋式、頂裝式（超聲波型）。如消防水池變送器采用投入式,安裝時根據水位情況,可加裝法蘭,防波管及垂重,如水位淺不波動也可不裝.如消防水箱水溫在60度從內,可采用螺紋安裝,安裝時可在水箱側底面加裝三通和閥門,然后擰上變送器即可,變送器外螺紋;M20*1.5,如采用超聲波型則須加裝支架或水箱蓋開孔,M66*2,以上安裝完畢后,把變送器正負端分別和顯示表正負端連接,設定量程和上,下限,即可投入正常使用。
揚子江泵業將本著“質量為先，技術為先，客戶為先，誠信為先”的原則，不斷為國內外公司提供先進的技術服務與優質的產品. 感謝您訪問我們揚子江泵業的網站ww.yzj.cc，如有任何水泵疑問我們一定會盡心盡力為您提供優質的服務。
