AY型單雙級離心油泵,廢油泵,軟化水泵白土泵結構圖

時間：2014/1/2 來源：浙江揚子江泵業有限公司

AY型單兩級離心油泵系列，是在Y型基礎上，消化引進國外先進技術進行設計的。它是為更好地滿足用戶的要求，以提高可靠性和節能為中心的設備更新?lián)Q代而發展的新產品。具有下列特點：
1、軸承體部件將原35、50、60軸承體分別用45、55、70軸承體，提高了可靠性。
2、水力過流采用了高效節能泵的水力模型，效率平衡比Y型油泵高58%。
3、為保持繼承性，AY型油泵的結構形式、安裝尺寸、性能參數基本保持與Y型油泵相同。
4、零、部件通用化程度高，通標件為幾個系列產品共用。
5、選材精練，主體部件選用Ⅱ、Ⅲ類材質，軸承體等零部件增加鑄鋼、鑄鐵兩種，為寒冷地區、露天使用、船用等提供了有利條件。
6、軸承有空氣冷卻、風扇冷卻、水冷三種，根據泵不同的使用溫度選用。其中風冷尤為適用于缺水或水質差的地區。
§性能參數§
性能范圍：
流量：Q=2.5～600 m3/h ，揚程H=30～330m，溫度T= - 45℃～+ 420℃
型號說明
例 50AYⅡ60×2B，500AYSⅢ150C
50，250 —— 吸入口直徑（㎜）
A —— 第一次改造
Y —— 離心油泵
S —— 第一級葉輪為雙吸
Ⅱ、Ⅲ—過流部分零件材料代號：Ⅱ—類為ZG230～450
Ⅲ—類為ZG1Cr13Ni
60、150—單級揚程
2—級數
B、C葉輪切割次數，順序以A、B…….表示
結構特征
AY型油泵為單級單吸和兩級單吸懸臂式，單級雙吸懸臂式，單級雙吸和兩級雙吸兩端支撐式，兩級單吸兩端支撐式等六種。（見圖1-6）
殼體徑向部分，其安裝方式為水平中心線支撐。特別適用于輸送高溫度高壓以及易燃、易爆或有毒的液體。泵的吸入口法闌和排除口法闌均鑄在泵體上，且均垂直朝上。軸封腔（填料室）和泵蓋是鑄在一起的，它可以裝填料密封及平衡性、波紋管型、串連型機械密封。軸封腔外面鑄有可供選擇的水冷腔夾套，水冷腔的配備必須是特別提出要求或當輸送介質為水的溫度超過66℃以炭化合物溫度超過120℃時用。葉輪為整體鑄造，且經靜平衡，泵的軸向力主要靠泵葉平衡孔來平衡。軸承體裝有一套徑向球軸承和一組背對安裝的推力球軸承，其軸承采用甩油環稀油潤滑，軸承體外表面鑄有散熱片，可為空氣冷卻（t＜120℃），遠可選用風扇冷卻（t=120℃～260℃）和水冷卻（t=260℃～420℃）。
為了泵檢修時不必拆卸吸入或排出管路就很容易地拆除葉輪、軸、軸承、軸封等零部件，AY型油泵采用擾性膜片式加長聯軸器部件。
管路系統：
1、冷卻水是根據介質溫度和使用要求，對軸封腔、軸承或泵支架等進行冷卻。水量每支管路建議為0.3～0.7m3/h，壓力為0.2～0.3MPa。
2、密封沖洗是根據泵傳送介質、溫度及壓力等工作條件不同而不同的。每個泵腔的封液量如下表（內供或外供均可）。

密封名義直徑（㎜）	13～47	48～59	60～84	85～95	96～133
平均封液量（m³/h）	0.18	0.24	0.36	0.48	0.66

3、蒸汽管路是當輸送介質溫度降低而易析結晶時配備，其壓力為0.1MPa左右。
過流部件見材料表：
根據使用條件不同，泵的主要零部件材料分為三類，見下表

材料類別 Ⅰ Ⅱ Ⅲ
使用溫度 -20℃ to 150℃ -45℃ to +420℃ -45℃ to +300℃
零件名稱	殼體（體、蓋）	HT - 250	ZG230–450	ZG1Cr13Ni
	葉輪	HT–200	ZG230–450	ZG1Cr13Ni
	軸	45	35CrMo	ZG1Cr13Ni
	殼體密封環	HT - 250	HT–250	ZG1Cr13Ni
	葉輪密封環	QT-500-7	QT500 - 7	3Cr13
	填料密封套	3Cr13	1Cr13	1Cr13

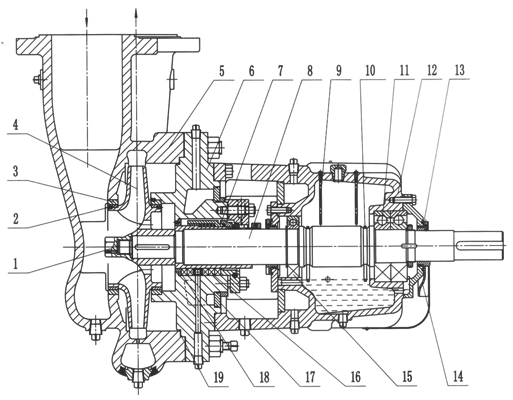

AY型單兩級離心油泵結構圖

泵型號	所配機械密封
50AY60、 65AY60、 65AY100 、80AY60 80AY100 、100AY60	B1021-0540 BHZ42
100AY120 、150AY75、 200AY75	B1021-0635 BHZ48/54
150AY150 、200AY150	B1021-0857 BHZ68/75

1	葉輪螺母	6	泵蓋	11	推力球軸承	16	填料密封
2	葉輪密封環	7	機械密封部件	12	軸承懸架部件	17	水冷腔蓋
3	殼體密封環	8	軸	13	防塵盤	18	喉部襯套
4	葉輪	9	定位桿	14	風扇	19	墊
5	泵體	10	甩油環	15	徑向球軸承

性能參數:

型號	流量 Q m3/h	揚程 H m	轉速 n r/min	效率 FACE="宋體" η %	汽蝕余量 m	軸功率 Pa KW	配帶電機		泵重 kg	附注
型號	流量 Q m3/h	揚程 H m	轉速 n r/min	效率 FACE="宋體" η %	汽蝕余量 m	軸功率 Pa KW	型號	功率 KW	泵重 kg	附注
40AY40>×2	6.25	80	2950	31	2.7	4.4	YB132S2-2	7.5	163
40AY40×2A	5.85	70	2950	31	2.7	3.6	YB132S1-2	5.5
40AY40×2B	5.4	60	2950	31	2.5	2.85	YB112M-2	4
40AY40×2C	4.9	50	2950	31	2.5	2.17	YB100L-2	3
50AY60	12.5	70	2950	42	2.9	5.67	YB132S2-2	7.5	130
50AY60A	11.2	53	2950	39	2.9	4.1	YB132S1-2	5.5
50AY60B	9.9	39	2950	37	2.8	2.8	YB112M-2	4
50AY60×2	12.5	120	2950	37	2	11	YB160M2-2	15	210
50AY60×2A	12	105	2950	36	2	9.5	YB160M2-2	15
50AY60×2B	11	90	2950	35	1.9	7.7	YB160M1-2	15
50AY60×2C	10	76	2950	35	1.7	6	YB160M1-2	11	170
65AY60	25	60	2950	56	3.1	7.3	YB160M1-2	11
65AY60A	22.5	49	2950	54	2.8	5.6	YB132S2-2	7.5
65AY60B	20	37.5	2950	52	2.5	3.9	YB132S1-2	5.5
65AY100	25	110	2950	47	3	15.9	YB180M-2	22	190
65AY100A	23	92	2950	46	2.9	12.5	YB160L-2	18.5
65AY100B	21	73	2950	44	3	9.5	YB160M2-2	15
65AY100×2	25	205	2950	49	2.8	29.1	YB225M-2	45
65AY100×2A	23	178	2950	47	2.7	23.7	YB200L2-2	37	310
65AY100×2B	22	154	2950	46	2.7	20.1	YB200L1-2	30
65AY100×2C	20	130	2950	45	2.6	15.7	YB180M-2	22
80AY60	50	60	2950	62	3.2	13.2	YB160L-2	18.5	200
80AY60A	45	49	2950	61	3	9.9	YB160L-2	15
80AY60B	40	38	2950	60	3	6.9	YB160M1-2	11
80AY100	50	104	2950	59	3.1	24	YB200L2-2	37	220
80AY100A	45	85	2950	56	3	18.6	YB200L1-2	30
80AY100B	40	76	2950	54	2.9	15.3	YB180M-2	22
80AY100×2	50	200	2950	57	3.6	47.8	YB280S-2	75	380
80AY100×2A	47	175	2950	55	3.5	40.7	YB250M-2	55
80AY100×2B	43	153	2950	53	3.3	33.8	YB225M-2	45
80AY100×2C	40	125	2950	51	3.3	26.7	YB200L2-2	37
100AY60	100	63	2950	72	4	23.8	YB200L2-2	37	220
100AY60A	90	49	2950	71	3.8	16.9	YB200L1-2	30
100AY60B	79	38	2950	67	3.5	12.2	YB160L-2	18.5
100AY120	100	123	2950	66	4.3	50.6	YB280S-2	75	320
100AY120A	93	108	2950	62	4	44.1	YB280S-2	75
100AY120B	85	94	2950	62	3.8	35.5	YB250M-2	55
100AY120C	79	75	2950	59	3.6	27.5	YB200L2-2	37
100AY120×2	100	240	2950	61	4.5	107.2	YB315M2-2	160	500	高壓電機也可
100AY120×2A	93	205	2950	60	4.3	86.6	YB315M1-2	132	500
100AY120×2B	86	178	2950	59	4.2	70.7	YB315S-2	110	500
100AY120×2C	79	150	2950	58	4.1	55.7	YB280S-2	75	500
150AY75	180	80	2950	75	3.9	52.3	YB250M-2	75	290
150AY75A	160	66	2950	74	3.8	38.9	YB200L2-2	55	290
150AY75B	145	46	2950	73	3.6	24.9	YB315M2-2	37	290
150AY150	180	157	2950	69	3.6	111.6	YB315M1-2	160	600
150AY150A	168	137	2950	68	3.3	92.2	YB315M1-2	132	600
150AY150B	155	116	2950	67	3.2	73.1	YB315S-2	110	600
150AY150C	140	94	2950	65	3.1	55.5	YB280S-2	75	550
150AY150×2	180	300	2950	67	3.6	219.5	YB355L-2	315	1500
150AY150×2A	167	258	2950	65	3	180.5	YB355S4-2	250	1500
150AY150×2B	155	222	2950	62	2.9	151.5	YB355S3-2	220	1500
150AY150×2C	140	181	2950	60	5.5	115	YB315M2-2	160	1500
200AY75	300	75	2950	79	5.5	77.6	YB315S-2	110	275
200AY75A	260	60	2950	78	5.5	54.5	YB280S-2	75	275
200AY75B	225	45	2950	77	5.5	35.8	YB250M-2	55	275
200AY150	300	150	2950	76	4.5	161	YB355S3-2	220	620	高壓電機也可
200AY150A	270	137	2950	75	4.2	132	YB355S1-2	185	620
200AY150B	243	127	2950	73	3.8	115.1	YB315M2-2	160	620
200AY150C	219	112	2950	72	3.5	92.8	YB315M1-2	132	620
200AY150×2	300	300	2950	74	5.5	331.2	YB450M1-2	450	1400	6000V
200AY150×2A	287	270	2950	73	5.4	289	YB450S3-2	400	1400	6000V
200AY150×2B	270	239	2950	72	5.2	244	YB450S2-2	355	1400	6000V
200AY150×2C	247	195	2950	70	5.0	187.4	YB355S4-2	250	1400	6000V
250AYS80	500	80	2950	82	6.5	132.8	YB355S1-2	185	450	高壓電機也可
250AYS80A	440	62	2950	81	6.5	91.7	YB280M-2	132	450
250AYS80B	370	44	2950	80	6.5	55.4	YB280M-2	90	450
250AYS150	500	153	2950	79	4.8	264	YB450S1-2	315	1500	6000V
250AYS150A	472	136	2950	78	4.6	224	YB355M-2	280	1500	高壓電機也可
250AYS150B	444	119	2950	77	4.2	187	YB355S4-2	250	1500	高壓電機也可
250AYS150C	400	96	2950	76	4	138	YB355S1-2	185	1500	高壓電機也可
250AYS150×2	500	303	2950	79	4.8	522	JBO710M2-2	630	2500	6000V
250AYS150×2A	472	272	2950	79	4.5	443	JBO710S2-2	560	2500	6000V
250AYS150×2B	444	230	2950	78	4.3	357	YB450S3-2	200	2500	6000V
250AYS150×2C	400	190	2950	77	4	269	YB450S1-2	315	2500	6000V
